Echtzeit-Qualitätsüberwachung während des Produktionsprozesses mit autinityVC

autinityVC ist eine Software zur Schwingungsanalyse, die während der laufenden Produktion Daten von Vibrationssensoren auswertet, mit hinterlegten Referenzwerten vergleicht und bei Abweichungen sofort reagiert. Ziel ist die 100%ige Teilekontrolle in der Maschine über alle Arbeitsschritte und Fertigungsprozesse hinweg, und zwar live während der Produktion.

Ihre Vorteile

autnityVC: Echtzeit-Qualitätsüberwachung während des Produktionsprozesses
  • First Time Quality:
    Die Qualität von Teilen und Material wird in Echtzeit während der Produktion festgestellt. Fehlerhafte Teile können ausgeschleust werden, ohne weitere Produktionsschritte zu durchlaufen.
  • Weniger Ausschuss:
    Bei eventuellen Produktionsfehlern oder Werkzeugbruch stoppt autinityVC die Maschine und veranlasst das Ausschleusen der betroffenen Teile. Die nachfolgenden Werkstücke bleiben unversehrt.
  • Höhere Produktivität:
    Durch das schnelle Erkennen von Abweichungen im Produktionsprozess werden Folgeschäden und damit lange, ungeplante Stillstandzeiten vermieden. Außerdem können Sie durch Prozessoptimierung Taktzeit einsparen.
  • Prozessoptimierung:
    autinityVC bietet ein Analysetool, mit dem Sie Ihren Produktionsprozess auswerten und verbessern können.
  • Werkzeugüberwachung:
    Tritt am Werkzeug Verschleiß auf, kommt es zu Abweichungen bei den Schwingungsdaten. Sie können das Werkzeug rechtzeitig tauschen und die Werkzeugstandzeit optimal ausnutzen.
  • Traceability:
    autinityVC kann als Datenquelle für Traceability genutzt werden, denn es ermöglicht, die Teile im Nachgang zu identifizieren.
  • Unabhängig vom Maschinenhersteller:
    autinityVC unterstützt eine Vielzahl von Maschinensteuerungen sowie Industrie 4.0 und IoT-Kommunikationsarten.

Produktdetails

  • Kompatibel mit allen gängigen SPS und verschiedensten Sensortypen; unabhängig vom Maschinenhersteller.
  • Web-Benutzeroberfläche – öffnen Sie autinityVC einfach im Browser.
  • Bei der Inbetriebnahme erhalten Sie eine Basisschulung und können bei Bedarf weiterführende Schulungen buchen.
  • Bestandteile:
    • Software VibroControl
      • Wird maschinennah auf dem autinityLogger (Industrie-PC) installiert.
      • Erfasst die Rohdaten der Schwingungssensoren sowie Daten der SPS von je einer Maschine
      • Die aufgezeichneten Daten können lokal oder auf einem Netzlaufwerk gespeichert werden
    • Software VibroAnalyzer
      • Tool zur Analyse der aufgezeichneten Daten
      • Erstellung von Referenzdateien mit Grenzwerten
    • Software VibroControl Server
      • Zentrales Verwaltungstool aller VibroControls im Unternehmen
      • Schneller Zugriff auf die Daten
    • autinityLogger (Industrie-PC) an der Maschine

Funktionen und Features

Direkte Verbindung zu SPS

autinityVC: Direkte Verbindung zu SPS

autinityVC kann beliebige weitere Prozessparameter aus der SPS aufzeichnen, die automatisch mit den erfassten Spektren verknüpft werden. Dies ermöglicht eine schnelle und direkte Kommunikation mit der Maschine:

  • sofortiges Ausschleusen des aktuell bearbeiteten Teils, wenn autinityVC eine Qualitätsabweichung bemerkt.
  • sofortiger Notrückzug bei Stoßalarm, um eine weitere Kontamination des Maschinen-Innenraums zu verhindern

Live-Anzeige von Spektren verschiedener Achsen

autinityVC: Live-Anzeige von Spektren verschiedener Achsen

Die erfassten Spektren und Stoßdaten werden in der modernen Web-Oberfläche des autinityVC live angezeigt:

  • Alle wichtigen Informationen auf einem Blick (Arbeitsschritt, Materialnummer, Referenzen)
  • Ordnungsbasierte Ansicht möglich für dynamische Arbeitsschritte..

Qualitätsbewertung in Echtzeit

autinityVC: Qualitätsbewertung in Echtzeit

Die aufgezeichneten Schwingungsdaten werden in Echtzeit mit den hinterlegten Referenzen für jeden jeweiligen Arbeitsschritt verglichen. Im Falle einer Abweichung wird eine sofortige Maßnahme ergriffen (Ausschleusen bzw. Notrückzug).

Konfigurierbarkeit

autinityVC: Konfigurierbarkeit

Mithilfe der Konfigurationsoberfläche kann das Verhalten von autinityVC detailliert an den Produktionsprozess angepasst werden, z.B. durch Überwachung ausgewählter Arbeitsschritte/Programme). Fügen Sie weitere abzufragende Prozessdaten aus der SPS hinzu und passen Sensorauflösung und Abtastrate an.

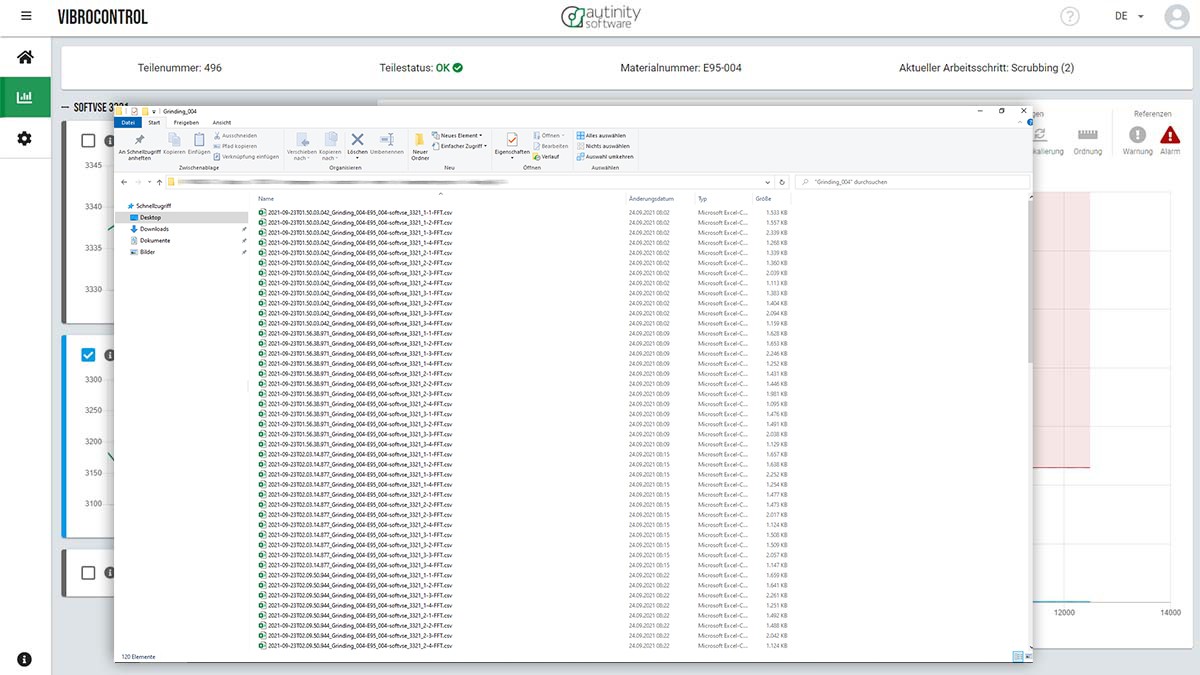

Dauerhafte Speicherung im CSV-Format

autinityVC: Dauerhafte Speicherung im CSV-Format

Alle Spektren- und Stoßdaten inkl. der IO/NIO-Bewertung werden auf einem lokalen oder Netzlaufwerk gespeichert.

Umfangreiche Analyse-Funktionen (VibroAnalyzer)

autinityVC: Umfangreiche Analyse-Funktionen (VibroAnalyzer)

Mit dem VibroAnalyzer erhalten Sie ein umfangreiches Desktop-Tool zur grafischen Analyse aufgezeichneter Schwingungsdaten (Campbell-Diagramm, Trendauswertung). Sie können Referenzspektren erstellen und die Filterfunktionen nutzen, um auffällige Schwingungsdaten aufzufinden.

Zentrale Verwaltung mit dem VibroControlServer

autinityVC: Zentrale Verwaltung mit dem VibroControlServer

Mit dem VibroControlServer kann eine große Anzahl VibroControls über eine zentrale Plattform verwaltet werden. Das Tool erlaubt einen schnellen Überblick über den Zustand der aktuell verbundenen VibroControls. Zusätzlich lässt sich für jede Maschine ein Trend der fehlerhaften Teile über einen beliebigen Zeitraum anzeigen.

Benachrichtigungen

autinityVC: Benachrichtigungen

Mithilfe des VibroControlServers können Sie für bestimmte Ereignisse (z.B. Überschreitung der Spektrumreferenz) E-Mail-Benachrichtigungen einrichten.

autinityVC in der Anwendung

Entdecken Sie die Anwendungsgebiete des Produktes mit konkreten Beispielen aus der Praxis.
